產品說明

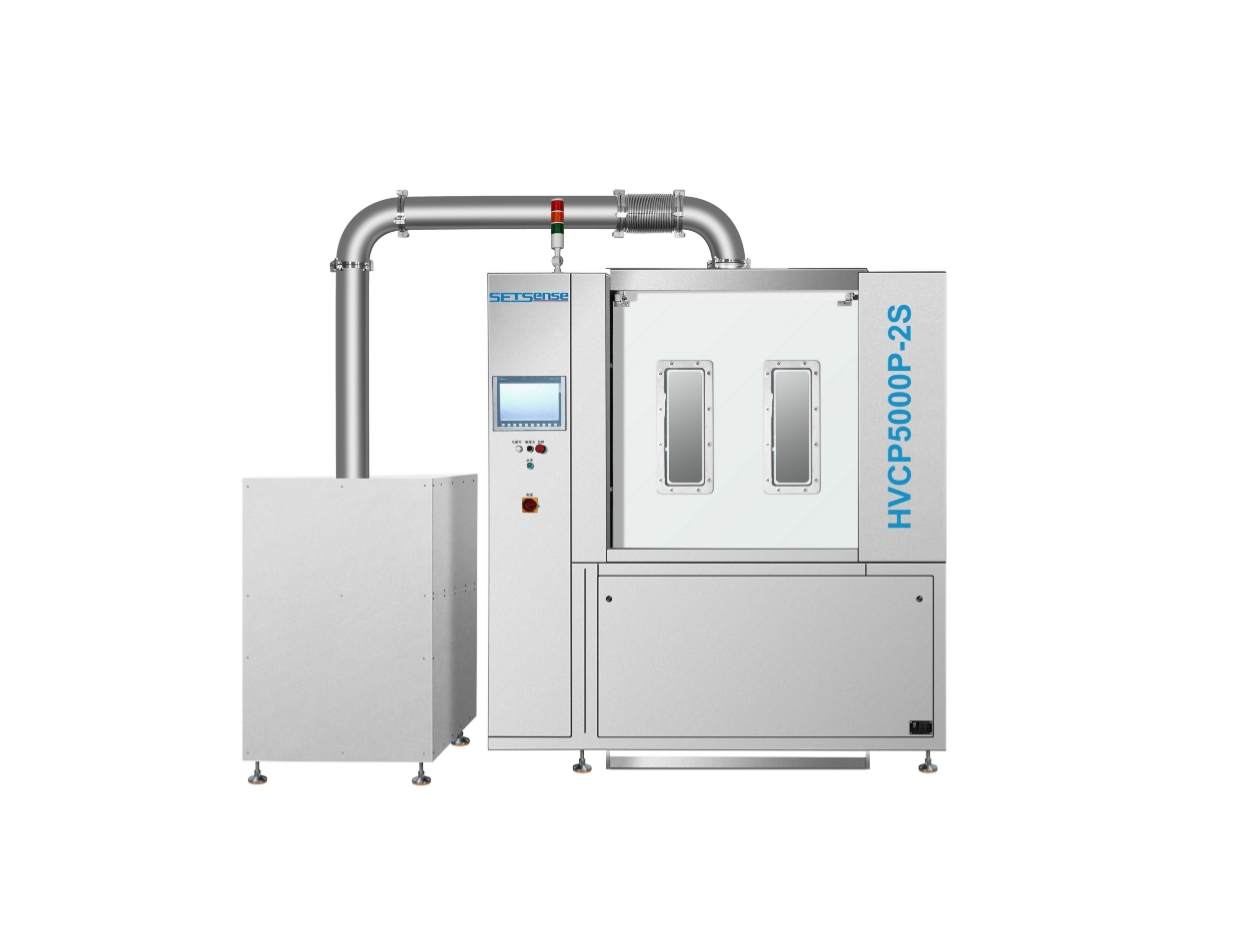

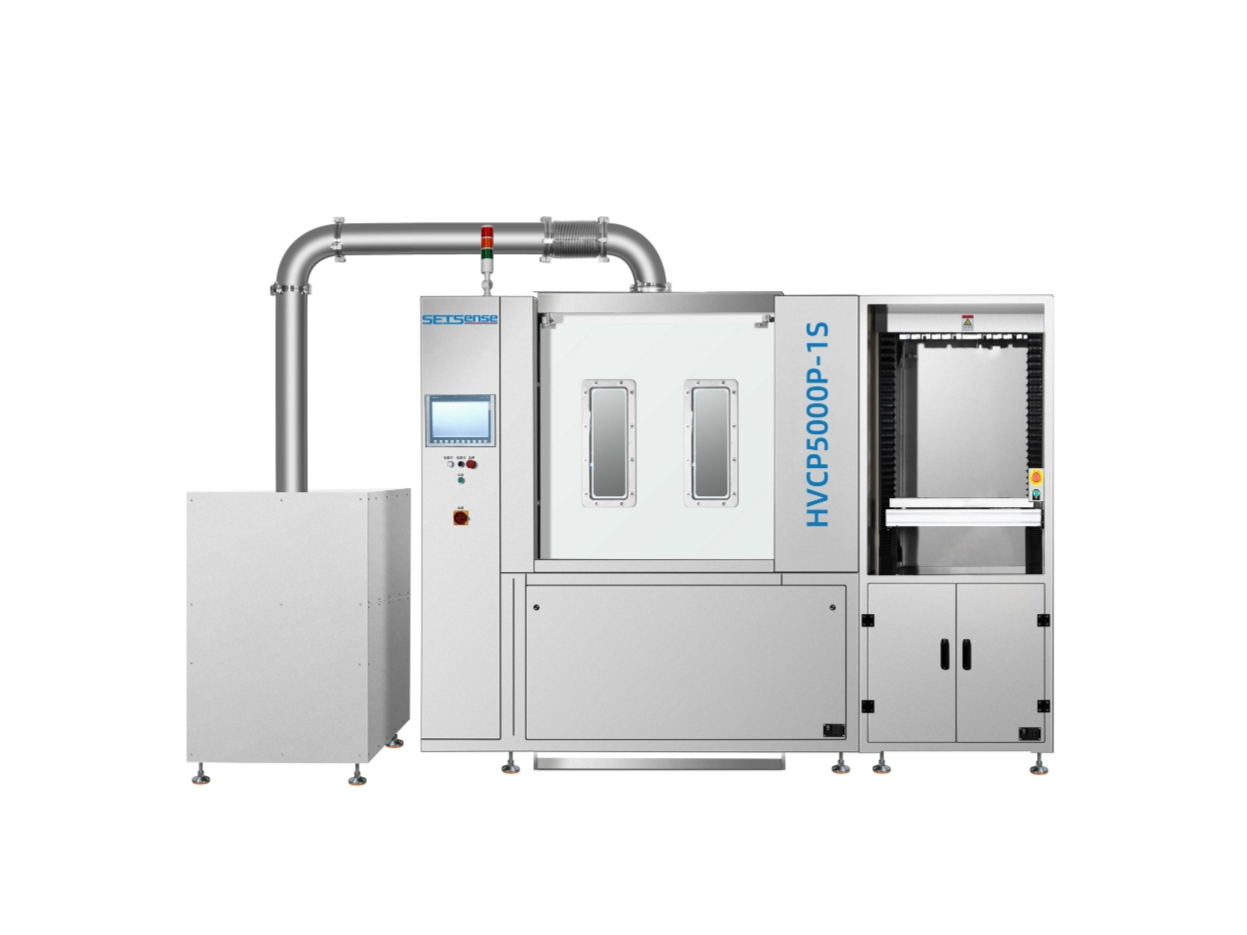

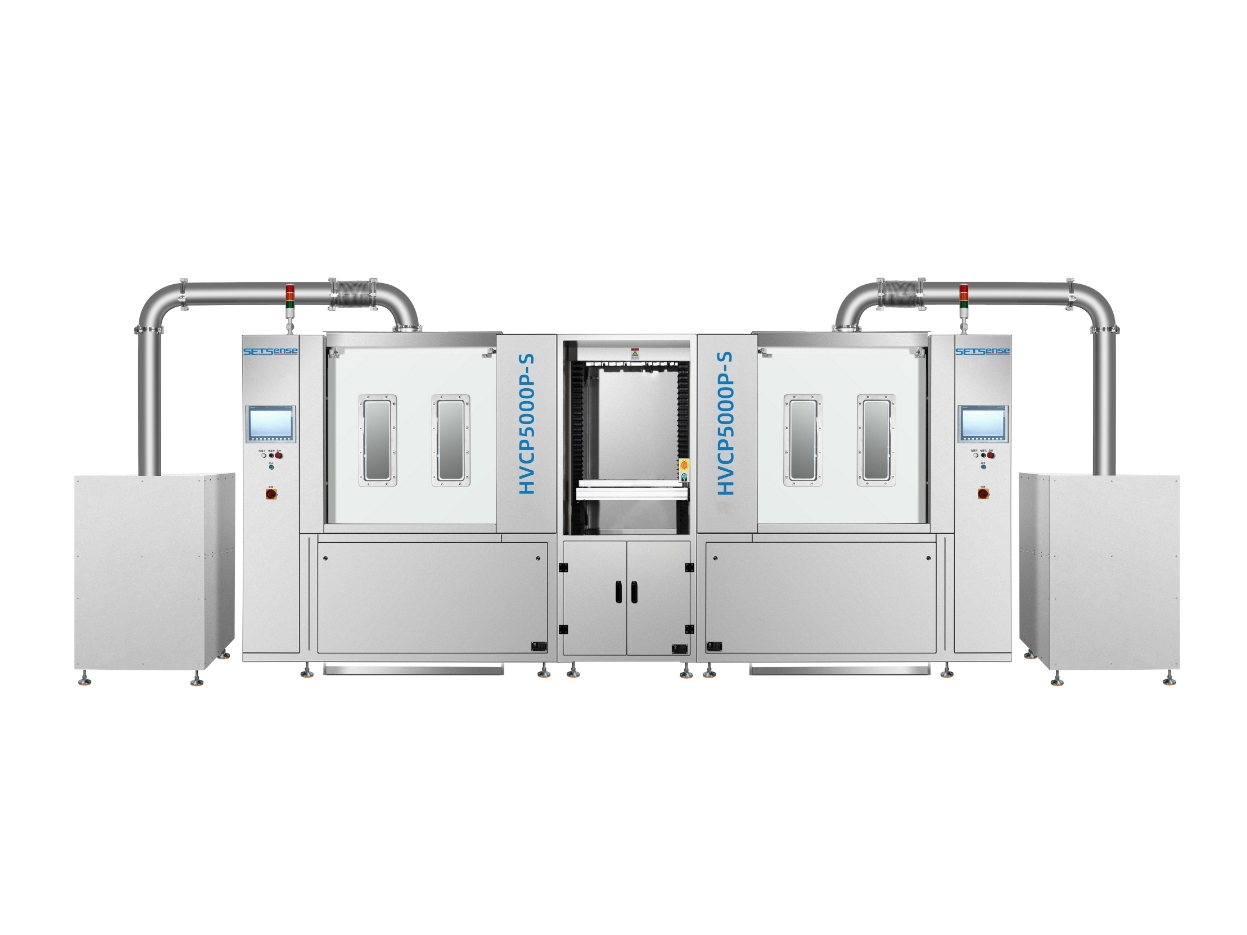

專門為超高縱橫比特性板研發設計，利用真空原理實現導電與非導電樹脂油墨塞孔工藝，適用于同一板面上多類型孔的整板塞工藝，并且適用于樹脂、銀膏、銅漿和導電膠等多種材料。
產品特點
★可生產70:1超高縱橫比線路板，提供卓越的品質和極高的可靠性;
★高真空度可達≤100pa;
★在同一板面上靈活實現：通孔/單雙面盲孔/背鉆孔等多類型的整板塞工藝;
★適用于少量多樣的料號需求，塞孔時無需治具和導氣板;
★操作界面自動化、人性化、易操作。
產品規格

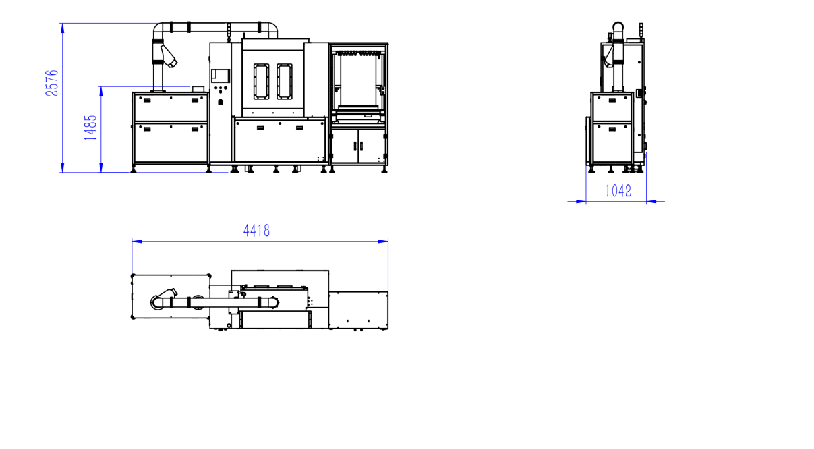

設備尺寸 | 4381*1152*2512mm（外置泵站） | ||
最大縱橫比 | 通孔：70:1 盲孔：1:1（最大） | 油墨壓力 | 氣缸推動力：0-6bar（可調） 氣壓推動力：0-6bar (正常使用不超3bar） |
真空度 | ≤100pa （標準大氣壓下） | 塞孔與板邊間距 | 孔距板邊≧15mm |
印刷基板厚度 | 0.2-8.0mm | 操作面板 | 觸控屏操作 |
印刷尺寸 | 10寸*10寸（250*250mm） 26寸*34寸(660*863mm) | 保護裝置 | 安全光柵、緊急停止裝置 |
塞孔方式 | 全板塞孔（從上往下） | 油墨添加方式 | 單支油墨夾更換 |
塞孔速度 | 2-80mm/sec(可調） | 故障率 | ≦1/400h（故障時間/設備運行時間） |
塞孔壓力 | 0-6bar（可調） | 操作臺高度 | 1000±100mm |
塞孔范圍 | 通孔：0.1-1.0mm (電鍍后孔徑） 盲孔：0.1-1.0mm (電鍍后孔徑） | 刮板速度 | 5-200mm/sec（可調） |
噪音 （正常運行） | ≦75dB | 刮板壓力 | 0-6bar（可調） |
生產能力
產量受縱橫比（板厚、孔徑）、 油墨黏度影響 | 生產片數 | 厚徑比 | 塞孔刀數 |
每小時產量 | 20-70 | Max：70:1 | 1-6 |
公用需求
電氣需求 | |
電 | 三相五線制380V |
壓縮空氣壓力 | ≧6.5bar |
功率 | 13.25KW |
帶泵站排氣量 | 450m3/h（接口：φ200mm） |
壓縮空氣用量 | 0.12m3/h（接口：φ10mm） |
建議機臺周圍空間 | 800mm |
機臺重量 | 2850KG |
設備安裝環境（溫濕度及無塵要求） | A.環境要求：無塵室，潔凈室100,000級↑ B.溫度要求：22±2℃ C.濕度要求：50±5% |
